IP-adresser og IP-baserte systemer

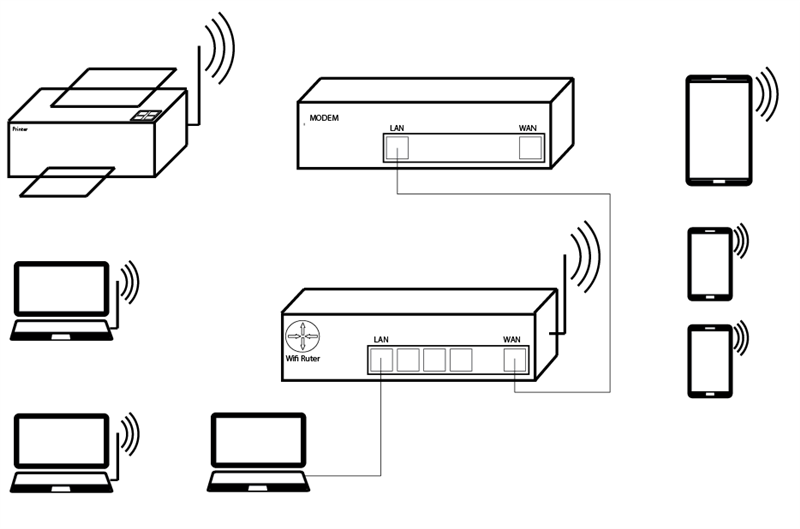

IP-adresser er en sentral del i flere læreplanmål i system og infrastruktur. En utfordring når en skal arbeide med nettverksteknologi, er å forstå de ulike komponentene i systemet. Et lite datanettverk består ofte av flere komponenter med ulik programvare. Et hjemmenettverk består av et modem, en trådløs ruter, én eller flere PC-er og håndholdte enheter.

Det er flere produsenter av nettverksutstyr. Jobben til en dataelektroniker kan være å konfigurere slikt utstyr. Det er viktig at du har arbeidet mye med forskjellig nettverksutstyr og satt deg inn i manualer og dokumentasjon. Under er det en kort introduksjon til hvordan en konfigurerer tre forskjellige rutere. I videoene er det kun én PC som er tilkoplet en trådløs ruter. For å minske feilkildene er det best å bruke en LAN-kabel fra PC til ruter.

kahoot logo.png

Test hva du kan

Klikk på logoen for å åpne kahooten

ASUS



TP-link



D-link



IP-adresser nettverk

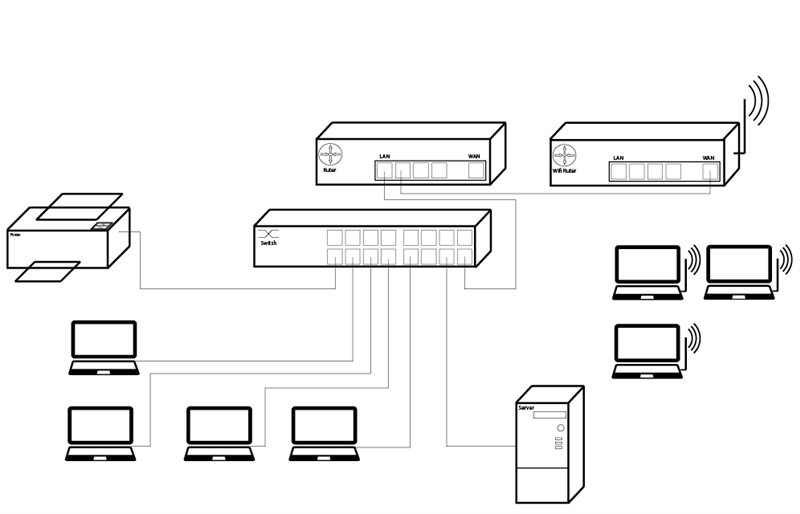

Et stort nettverk på en arbeidsplass kan bestå av flere hundre PC-er og mobiltelefoner, skrivere, kablet nettverk, trådløst nettverk, IP-telefoner, overvåkningskameraer, videokonferanseutstyr osv. Helt sentralt innen alle de forskjellige nettverkene som fins rundt på ulike arbeidsplasser og i hjemmet, er IP-adresser.

Hvis forståelsen av IP er god, kan en lettere løse alle de andre utfordringene som oppstår når en møter nye systemer og programvarer.

Oppgaver IP-adresser

  1. På tegningen nede er det to PC-er og en ruter. PC-ene er kun koplet i LAN-porten. Det er ikke nødvendig med DHCP i denne oppgaven. Du kan også bruke en switch.
    Hvis du skal bruke switch, må du passe på å stille inn PC 1 og PC 2 slik at IP-adressene har lik nettverksadresse.
    Hva er IP-adressene til PC 1 og PC 2? Skriv opp IP-adressene til begge PC-er og til ruter.

  2. Bruk pingkommandoen (ligger i videoer kapittel 1) for å få kontakt mellom PC 1 og PC 2. Hvis du klarte å få svar fra PC 2, kan du i svaret på oppgaven skrive opp kommandoen du brukte.

  3. De følgende oppgavene er en kort repetisjon fra Vg1 og Vg2. Her skal du finne egen IP-adresse ved hjelp av ipconfig-kommandoen. For å bruke ipconfig-kommandoen må du åpne ledetekst eller CMD: Hva er IP-adressen til din egen PC?

  4. Hvilken IP har ruteren som PC-en er tilkoplet?

  5. Hva skjer hvis du skriver \? bak ipconfig-kommandoen?

  6. Lag en tabell med svarene fra oppgave 1–3. Vis dette til læreren.

Oppgave IP-adresser

Det er beregnet ca. en halv time til denne oppgaven.

Denne oppgaven er en kort repetisjon fra Vg1 og Vg2. Her skal du finne egen IP-adresse ved hjelp av ipconfig-kommandoen. For å bruke ipconfig-kommandoen må du åpne ledetekst eller CMD. (se video om CMD nedenfor)

  1. Hva er IP-adressen til din egen PC?

  2. Hvilken IP har ruteren som PC-en er tilkoplet?

  3. Hva skjer hvis du skriver \? bak ipconfig-kommandoen?

  4. Lag en tabell med svarene fra oppgave 1–3. Vis dette til læreren.

Utstyr som bruker IP

Det fins mye utstyr som bruker IP. Under viser vi hvordan du kan koble til forskjellige IP-kameraer. På tegningen har server en fast IP-adresse. Det har også ruter. Når en skal koble til nytt IP-utstyr, kan en ofte anta at DHCP er skrudd på eller aktivisert. I noen tilfeller har utstyret en fast IP-adresse som standard.

Når du skal bruke utstyr som er brukt av andre, er det alltid lurt å resette utstyret. Utstyr med IP har ofte et passord og et brukernavn. Hvis forrige elev eller lærer har brukt utstyret og endret standardinnstillingene, kan utstyret ha en fast IP som ikke er i samme nettverk som din PC. Påloggingsinformasjonen kan også være endret. Da blir det vanskelig å administrere utstyret.

Oppsettet i videoen under er som på tegningen ovenfor. Det oppstår problemer med det ene IP-kameraet, som har en fast IP som standard. Siden jeg ikke vet IP-adressen til kameraet, må jeg finne dokumentasjonen for dette kameraet. Ut av dokumentasjonen leser jeg at IP til Avtech-kameraet jeg brukte, er 192.168.0.10. Ifølge bruksanvisningen må serveren bytte til statisk IP 192.168.0.x, og x kan ikke være 10, fordi denne IP-en alt er brukt av kameraet.

I videoen og teksten er det vist en generell problemløsning. Hvis IP-utstyr har statisk IP, og din PC er på et annet nettverk, får ikke utstyret kontakt med hverandre. Det er ofte mest tidsbesparende å lete opp dokumentasjon og lese denne for å finne adressen til utstyret.

Tegningen under viser IP-kamera uten DHCP.

Test - trådløse rutere

Dette er en test der læreren kan se om du har forstått IP.

Trådløse rutere

I denne oppgaven skal du testes praktisk i kompetansemål 1, 2, 3 og 6. Du får utdelt en tilfeldig ruter og må kunne bruke utstyr fra forskjellige produsenter. Etter at du har klart å endre SSID og passord, får du utdelt en ekstra ruter.

Et av læreplanmålene er å kunne bruke et faglig presist språk. Selv om du klarer å løse alle oppgavene i praksis, er det ikke sikkert du kan uttrykke deg på en korrekt måte.

Her er hva du kan få spørsmål om på testen:
IP-adresser, DHCP, ruter, switch, nettverkskort, LAN, WAN, WLAN, nettverksport, SSID, statisk, dynamisk, offentlig og privat IP-adresse. I tillegg kommer lærerens krav.

Under vises hva du skal klare for å få de ulike måloppnåelsene:

Lav måloppnåelse

Endre kringkastingsnavn til ruter (SSID). Endre passord på det trådløse nettverket og passordet til nettverksadministrasjon av ruter.

Middels måloppnåele

Sette statisk IP på PC og binde IP-adresse manuelt fra ruter. Koble opp to rutere i serie og tilordne IP-adresser slik at det ikke blir IP-konflikt. Bruke et godt fagspråk og bruke faguttrykk.

Høy måloppnåelse

Vise lærer hvordan en kan få en IP-konflikt, og hvordan dette kan unngås. Endre WAN og LAN IP til rutere. Arbeide raskt. Anvende et faglig presist språk. Svare godt på spørsmål fra lærer.
